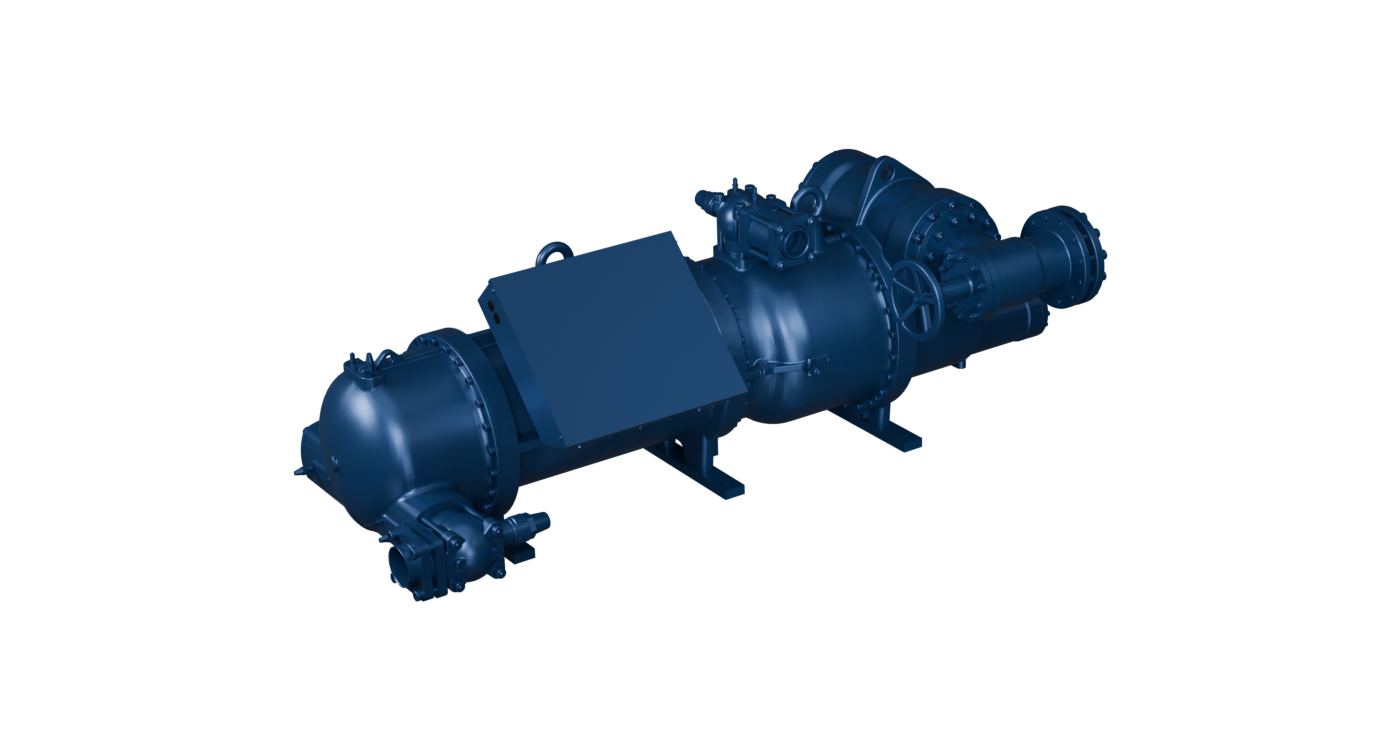

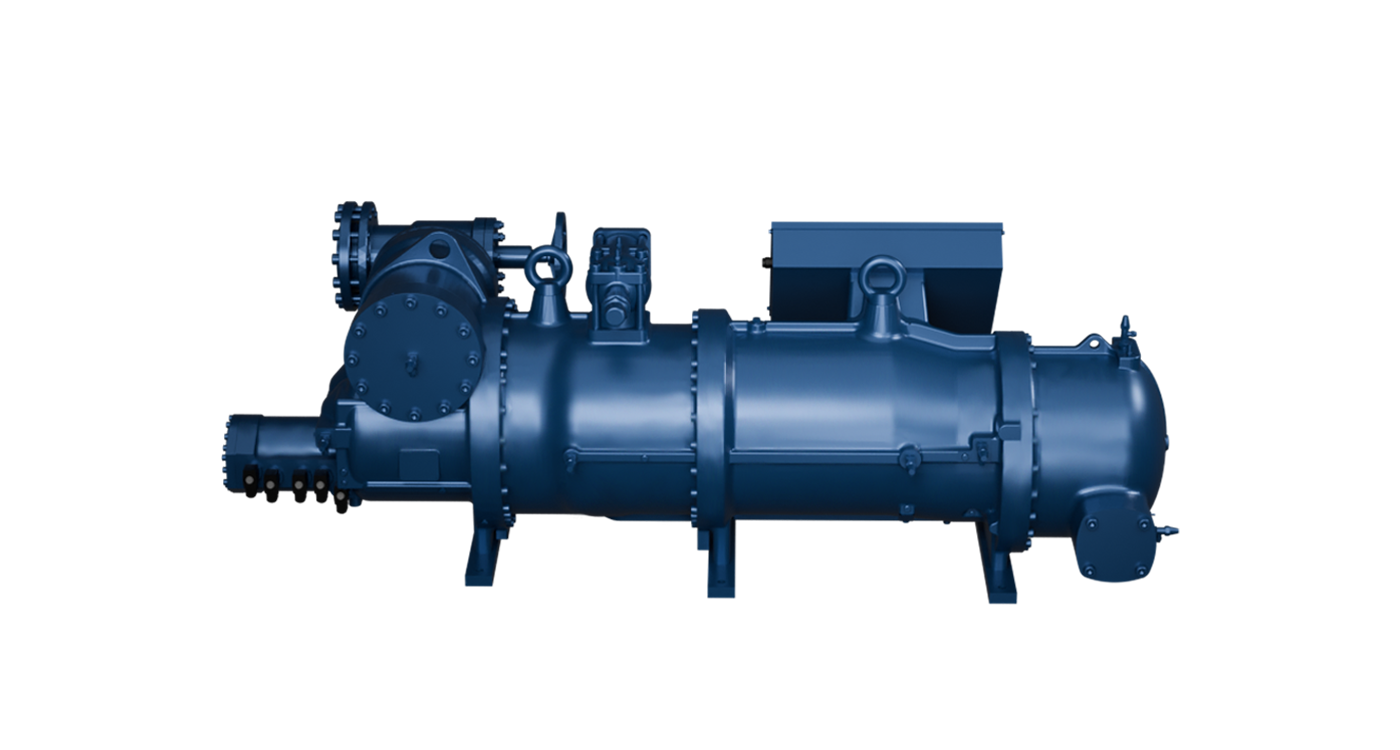

ET-575-AF/BF半封闭单机双级螺杆压缩机
久冷 ET-F系列单机双级冷冻螺杆压缩机，适用于R507A、R404A及R22等制冷剂。采用高效转子型线，双级压缩，无需预冷，最低蒸发温度可达到 -65°C，可代替双级配打以及复叠系统应用，解决了机组占地面积大、控制复杂等问题；与单级压缩相比，具有性能优越、应用范围宽、占地面积小，控制简单等优势。产品基于 SDC 高效齿形平台，具有高效、可靠、低噪等优势，高度集成化设计，外形流畅为广大客户提供高水平的服务。
>>>> 产品特点
- 高效型线：采用新一代SDC高效转子齿形，通过自由曲面封闭，减少接触线长度的同时达到最小的泄漏三角形面积，匹配最佳齿顶线速度，从根本上减少了泄漏与摩擦阻力损失，大幅度提高了压缩过程的容积效率及等熵效率。并通过对转子齿间间隙分布的全方位精准设计，配合高精密的加工技术，从而发挥出更优异的性能
- 双级压缩技术：采用双级压缩技术，无需预冷，可从常温直接将蒸发温度降至-65°C
- 优化结构设计：电机布置在低压级与高压级之间，杜绝电机壳体、接线盒凝露及结霜，确保电气安全性；同时优化内部流道，压损更小
- 大面积进气滤网：吸气侧及补气侧均为大面积滤网，保护压缩机的同时，压损更小
- 优化油路系统：经过优化的油路系统设计，保证各轴承定点精准供油，同时避免首次开机和长时间停机的失油问题
- 内置保护模块：内置保护模块，检测压缩机逆相、缺相、过电压、欠电压、电机超温、排温过高等状态
- 配置电机温度传感器：实时监测电机温度，控制电机温度在合理范围内

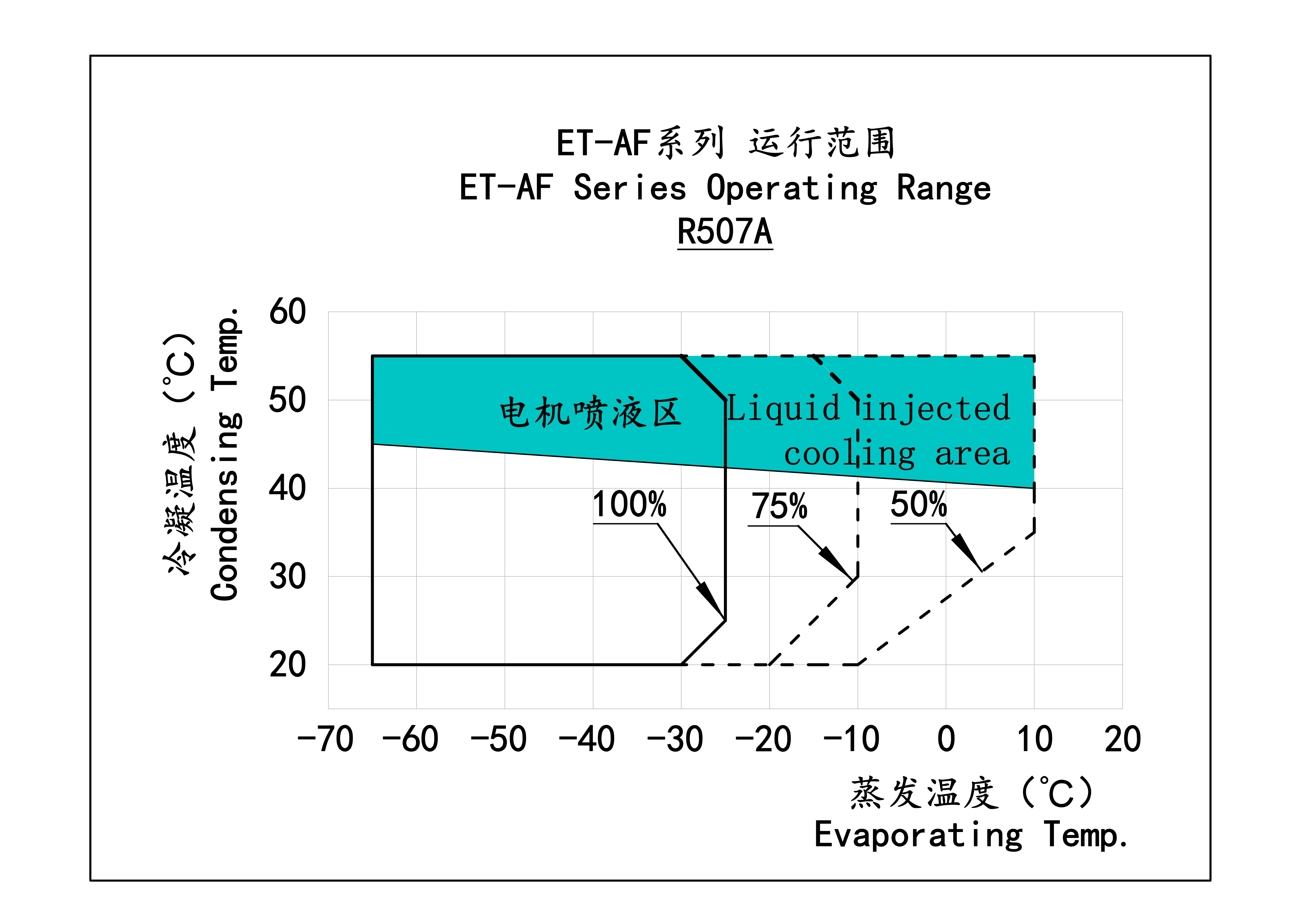

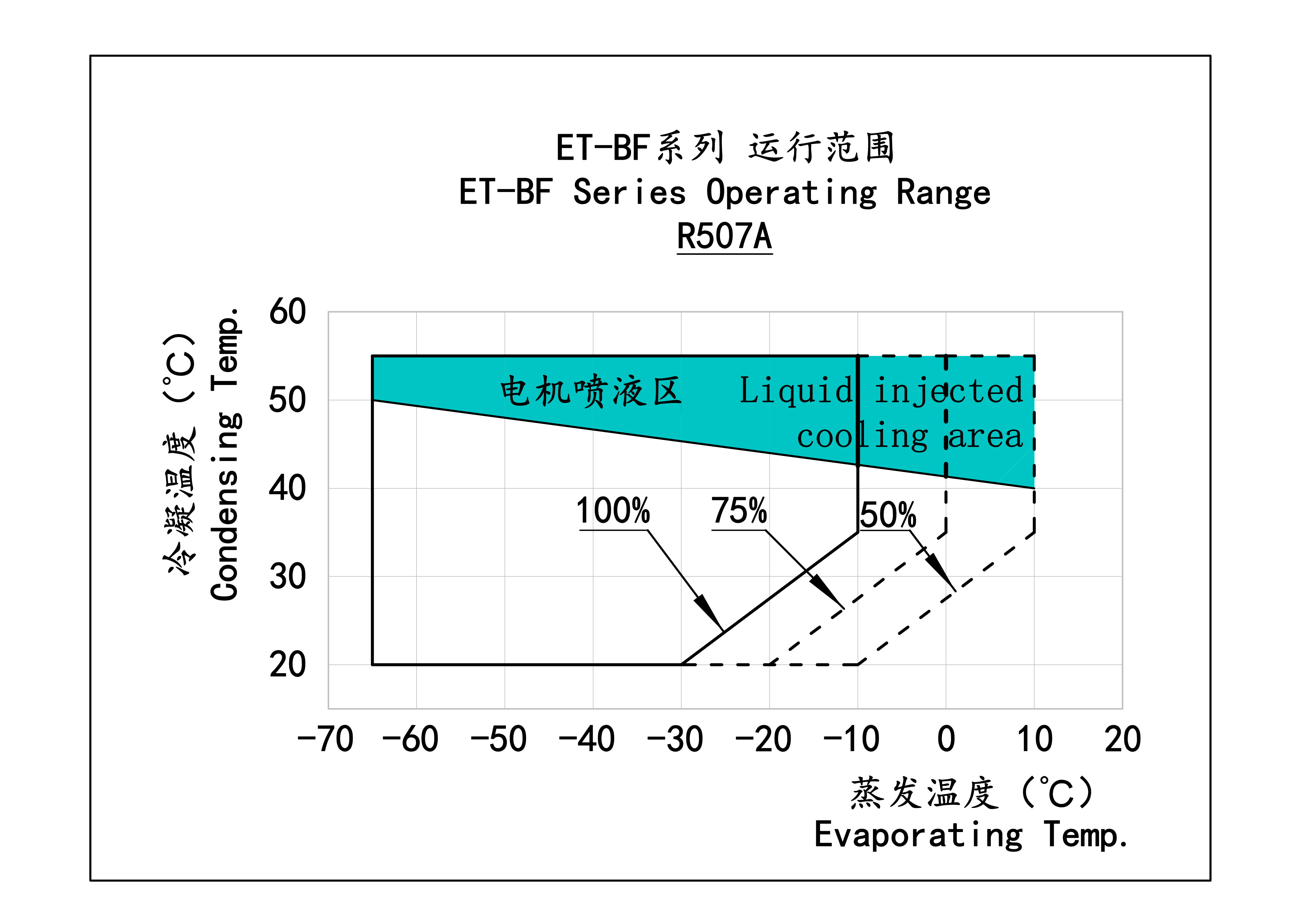

>>>> 运行范围图
>>>> 技术参数
| 技术参数表 Technology Parameters | ||
| 压缩机 Compressor |
型号 Model | ET-575-AF/BF |
|
低压级容积流量 |
1281 | |
| 高压级容积流量 High Pressure Volume Flow（m³/h） |
616 | |
| 转子转速 Rotation Speed（r/min） |
2950 | |
| 有级容量调节 Stepwise Regulation |
10%、50%、75%、100% | |
| 无级容量调节 Stepless Regulation |
10%、50%~100% | |
| 电机规格 Motor Specification |
电源 Power Supply | 3-380V-50Hz |
| 启动方式 Starting Method | Y-△ | |
| 绝缘等级 Insulation Grade | F | |
| 保护装置 Protection Equipment | 相序+PTC+PT100 Phase Sequence+PTC+PT100 |
|
| 接管尺寸 Size of Connecting Pipe |
吸气口 Inlet End | 6" |
| 排气口 Outlet End | 4" | |
| 补气口Superfeed End | 3" | |
| 供油方式 Lubrication Supply Method | 压差式供油 Differential Pressure Oil Supply |
|
| 气压试验 Strength Test（BarG） | 35 | |
| 外形尺寸 Dimension (W*D*H,mm) | 2520.5*1164.3*867.9 | |
| 重量 Weight （kg） | 2130/2183 | |
